En este caso real, un Volkswagen Beetle 2015 presentó fallas en el sistema de dirección y en el Programa de Control de Estabilidad (ESP) tras una reparación en las piezas de suspensión. El diagnóstico reveló códigos DTC asociados al sensor de ángulo de giro. Explicamos el procedimiento seguido, la causa raíz y la solución aplicada para restablecer el funcionamiento correcto.
Descripción de la falla
Un cliente reportó que en el tablero de su vehículo se encendió un indicador ámbar. Al realizar la revisión, se confirmó la activación del testigo de falla en la dirección electroasistida (icono de volante) y del testigo ESP, correspondiente al Programa de Control de Estabilidad.
Diagnóstico inicial
El primer paso fue conectar el equipo de diagnóstico. La lectura confirmó la presencia de códigos de falla almacenados en el sistema de dirección y en el sistema ABS.

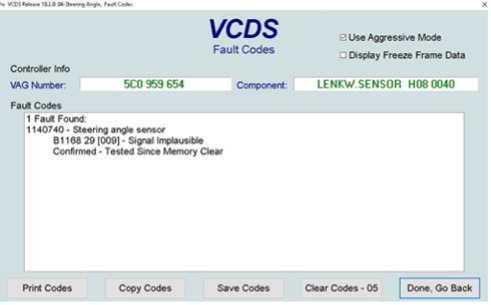

DTC B1168: Señal implausible en el sensor de ángulo de giro de la dirección

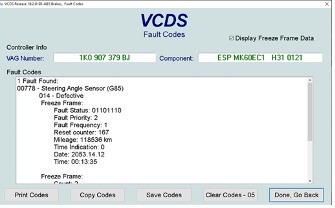

DTC 00778: Falla en ABS atribuida al sensor de ángulo de giro
Observación

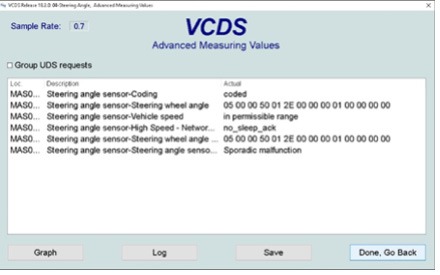

Con el escáner VCDS de la línea VW, se consultó la opción ‘VALORES DE MEDICIÓN AVANZADA’ (línea de datos) de la dirección. Allí es posible revisar diversos parámetros del sensor de ángulo de giro. Uno de ellos resulta clave, ya que puede revelar un malfuncionamiento esporádico.
Análisis
El sensor de ángulo está ubicado detrás del volante, integrado en la llamada ‘cinta de reloj’ del airbag. Cuando una reparación de suspensión no se realiza de forma correcta, puede generarse una desviación en la alineación y el volante queda descentrado. En ese escenario, el sistema interpreta erróneamente la posición central. (El cliente incluso dudaba de que se hubiera efectuado la alineación tras el reemplazo de las terminales, ya que sólo se le cobraron refacciones y mano de obra).
Conclusión

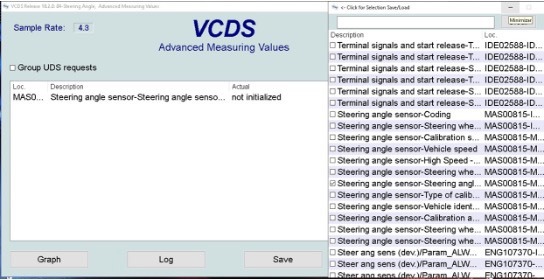

La causa del problema fue la falta de alineación tras el cambio de terminales de dirección. El volante quedó fuera de centro y el sensor de ángulo de giro generó lecturas incoherentes. Como esa señal también es utilizada por el ABS para el control de estabilidad ESP, ambos sistemas marcaron códigos de error y encendieron los testigos en el tablero. La corrección requirió realizar la alineación y completar el procedimiento de aprendizaje del sensor, que aparecía como ‘No inicializado’ en los valores de medición avanzada.
Nota
El reemplazo de piezas de suspensión puede impactar también a componentes electrónicos, tal como se evidenció en este caso. No se trata sólo de cambiar refacciones, sino de cumplir cada paso del procedimiento. En las reparaciones de dirección, la alineación es indispensable para evitar fallas que los clientes perciben como un servicio deficiente.

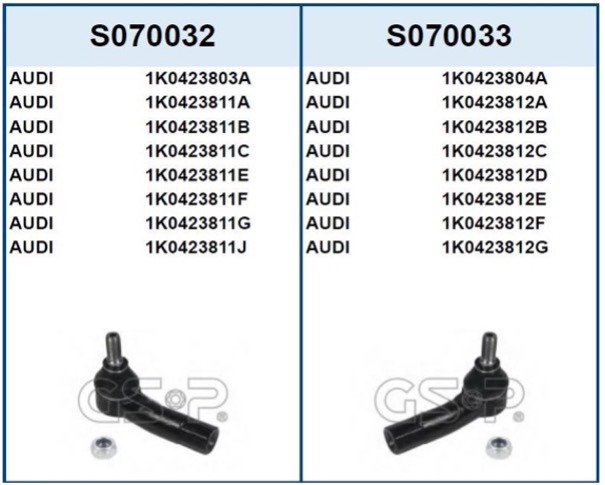

Para el Volkswagen Beetle, el reemplazo GSP sugerido corresponde a las terminales de dirección #S070032 y #S07033.
Además, es conveniente revisar el resto de los componentes para confirmar que estén en buen estado. Esta recomendación aplica igualmente a otros modelos de la marca, como Jetta y Passat.
